特点及应用场合:有较高弹性,扭转刚度小,减振能力强,补偿量较大,有良好的阻尼,结构简单,不用润滑,装拆维护方便.噪声小,径向尺寸大,承载能力低,过载时产生较大轴向附加载荷,使用寿命取决于橡胶产品质量,适用于起动频繁,正反转多变、冲击振动较大的轴系传动,可在有粉尘、水份工况环境下工作,不适用于高温、高速、大转矩和低速重载工况条件。

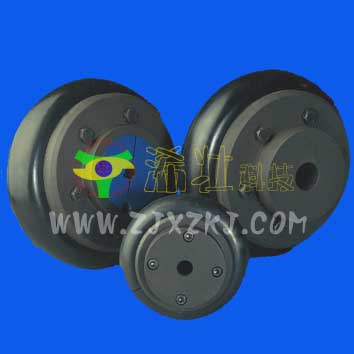

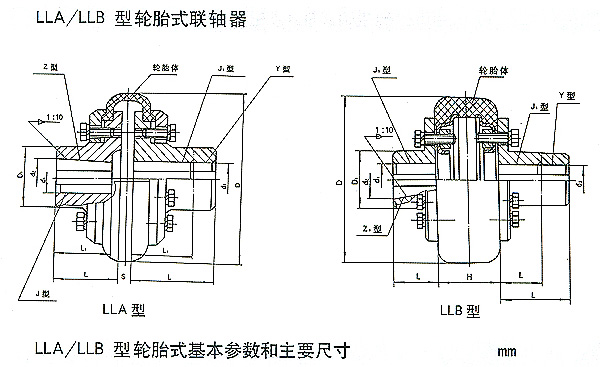

LLA型轮胎式联轴器的参数及主要尺寸:(JB/T 10541-2005) mm
型号 |
公称
扭矩
Tn N.m |
许用转速n
r/min |
轴孔直径
d |
轴孔长度L |
D |
D1 |
s |
转动惯量
kg.m2 |
质量
kg |
Y |
J J1 Z |
L |
L |
L1 |
LLA1 |
10 |
5000 |
6 7 |
16 |
- |
- |
63 |
20 |
4 |
0.0004 |
0.35 |
8 9 |
20 |
- |
- |
10 11 |
25 |
22 |
- |
LLA2 |
20 |
8 9 |
20 |
- |
- |
100 |
36 |
8 |
0.005 |
1.33 |
10 11 |
25 |
22 |
- |
12 14 |
32 |
27 |
- |
16 18 19 |
42 |
30 |
35 |
LLA3 |
80 |
4000 |
18 19 |
- |
135 |
48 |
12 |
0.022 |
3.4 |
20 22 24 |
52 |
38 |
42 |
25 28 |
62 |
44 |
50 |
LLA4 |
160 |
3150 |
25 28 |
180 |
64 |
18 |
0.071 |
7.4 |
30 32 35 38 |
82 |
60 |
65 |
LLA5 |
315 |
2800 |
30 32 35 38 |
210 |
80 |
0.154 |
13.5 |
40 42 45 48 50 |
112 |
84 |
90 |
LLA6 |
630 |
2500 |
40 42 45 48 50 55 56 |
265 |
100 |
24 |
0.46 |
22.6 |
LLA7 |
1250 |
2000 |
45 48 50 55 56 |
310 |
120 |
28 |
0.89 |
84.8 |
60 63 65 70 71 75 |
142 |
107 |
120 |
LLA8 |
2500 |
1600 |
60 63 65 70 71 75 |
400 |
150 |
38 |
3.57 |
74.3 |
80 85 90 95 |
172 |
132 |
145 |
LLA9 |
5000 |
1250 |
80 85 90 95 |
450 |
190 |
42 |
6.74 |
111.5 |
100 110 120 125 |
212 |
167 |
180 |
LLA10 |
10000 |
1000 |
100 110 120 125 |
560 |
230 |
51 |
17.55 |
191.3 |
130 140 150 |
252 |
202 |
220 |
LLA11 |
20000 |
800 |
130 140 150 |
700 |
280 |
70 |
54.1 |
373 |
160 170 180 |
302 |
242 |
270 |
LLB 型轮胎式联轴器的参数及主要尺寸:(JB/T 10541-2005) mm
型号 |
公称
扭矩
Tn N.m |
许用转速n
r/min |
轴孔直径
d |
轴孔长度L |
D |
D1 |
H |
转动惯量
Kg.m2 |
质量
kg |
Y |
J1 Z |
L |
LLB1 |
10 |
5000 |
6 7 |
16 |
- |
63 |
20 |
26 |
0.0003 |
0.4 |
8 9 |
20 |
- |
10 11 |
25 |
22 |
LLB2 |
50 |
8 9 |
20 |
- |
100 |
36 |
32 |
0.0035 |
1.53 |
10 11 |
25 |
22 |
12 14 |
32 |
27 |
16 18 19 |
42 |
30 |
LLB3 |
100 |
4500 |
18 19 |
120 |
44 |
39 |
0.01 |
2.2 |
20 22 24 |
52 |
38 |
LLB4 |
160 |
4200 |
22 24 |
140 |
50 |
45 |
0.021 |
3.1 |
25 28 |
62 |
44 |
30 32 35 38 |
82 |
60 |
LLB5 |
224 |
4000 |
25 28 |
62 |
44 |
160 |
60 |
51 |
0.028 |
5 |
30 32 35 38 |
82 |
60 |
LLB6 |
315 |
3600 |
30 32 35 38 |
185 |
70 |
58 |
0.07 |
8.1 |
40 42 45 |
112 |
84 |
LLB7 |
500 |
3200 |
30 32 35 38 |
82 |
60 |
220 |
85 |
68 |
0.15 |
13 |
40 42 45 48 50 55 56 |
112 |
84 |
LLB8 |
800 |
2600 |
40 42 45 48 50 55 56 |
265 |
100 |
82 |
0.3 |
22 |
60 63 65 |
142 |
107 |
LLB9 |
1250 |
2200 |
45 48 50 55 56 |
112 |
84 |
310 |
120 |
106 |
0.75 |
35 |
60 63 65 70 71 75 |
142 |
107 |
LLB10 |
2500 |
1800 |
60 63 65 70 71 75 |
400 |
150 |
124 |
2.2 |
69 |
80 85 90 95 |
172 |
132 |
LLA11 |
5000 |
1600 |
80 85 90 95 |
450 |
190 |
140 |
4.4 |
110 |
100 110 120 125 |
212 |
167 |
LLB12 |
10000 |
1200 |
100 110 120 125 |
560 |
239 |
172 |
14 |
190 |
130 140 150 |
252 |
202 |
LLB13 |
20000 |
1000 |
130 140 150 |
700 |
318 |
220 |
38 |
340 |
160 170 180 |
302 |
242 |
190 200 |
352 |
282 |
|
